Инновационное оборудование для определения физико-механических свойств материалов
Копры маятниковые КМ
Копры маятниковые КМ-выпускаются в соответствии с ГОСТ 10708-82 и предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
Протяжные станки МИК-Б и Проектор Шарпи ПШ-50
Машины для изготовления концентраторов «МИК», в механическом и электрогидравлическом исполнении, предназначены для изготовления U- и V-образных концентраторов по методу Шарпи. Пуансон матрицы, выполнены из высокопрочной режущей стали, позволяющей производить до 20000 образцов без замены. Современные технологии, примененные в конструкции машины, обеспечивают высокую точность изготовления образцов и долговечность машины.
Проектор Шарпи ПШ-50 предназначен для визуального контролирования точности выполнения концентратора на металлических образцах, изготовленных по ГОСТ 9454. Проектор позволяет определить тип концентратора и правильность его выполнения по установленному на экран шаблону.
Копер маятниковый ИКМ-450-А
Копер маятниковый ИКМ-450-А предназначен для измерения энергии разрушения образцов металлов, сплавов в соответствии с методикой ГОСТ 9454 при проведении механических испытаний на двухопорный ударный изгиб с номинальным значением потенциальной энергии 450 Дж.
Копер типа ИКМ-А оснащен автоматизированной системой управления испытанием.

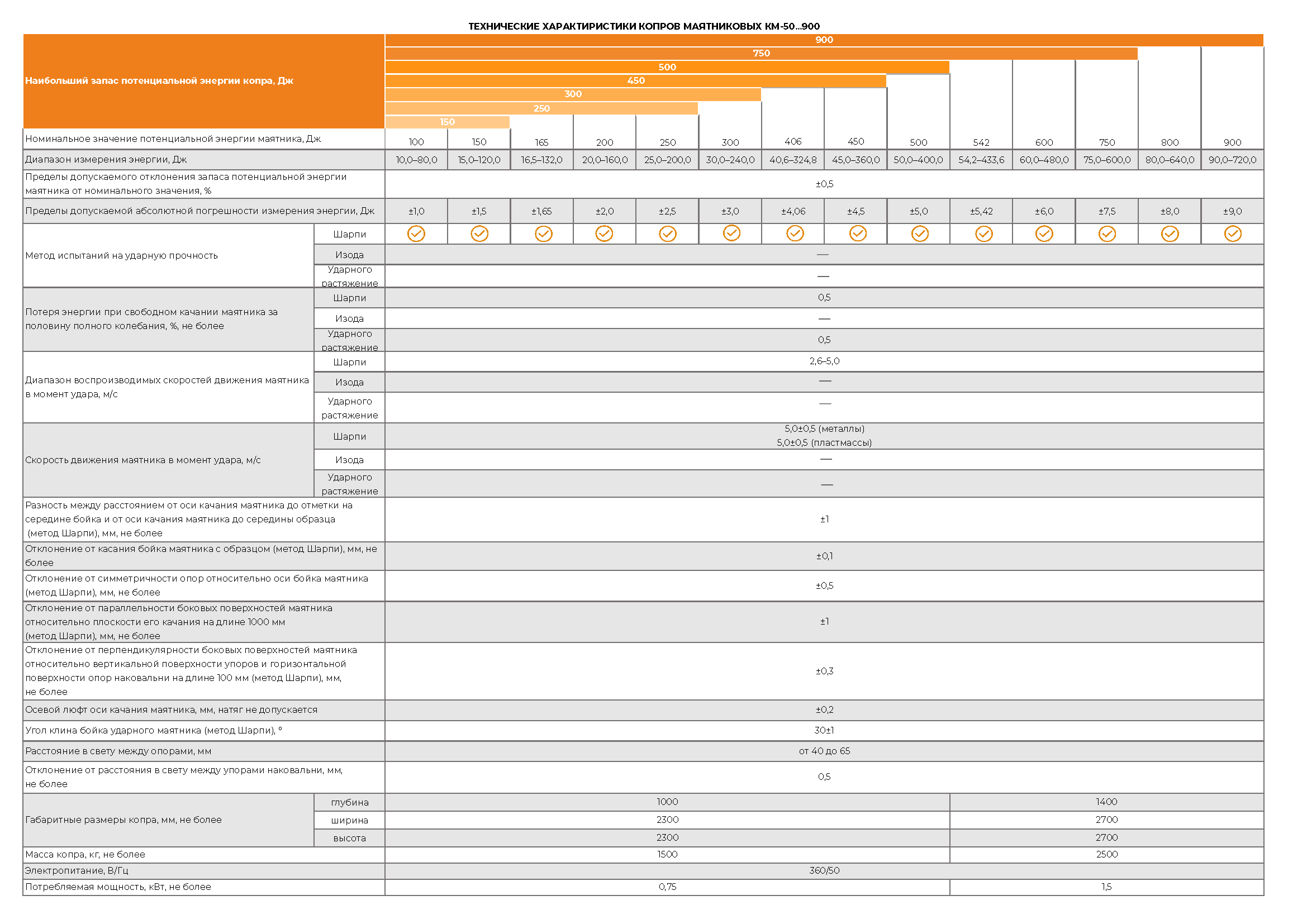

| Модификация | КМ-300 | КМ-500 | КМ-800 |
|---|---|---|---|
| Запас потенциальной энергии | 150, 300 Дж | 250, 500 Дж | 500, 800 Дж |
| Скорость маятника в момент удара | 5,2 м/с | 5,4 м/с | 5,9 м/с |
| Расстояние от оси маятника до оси молота | 750 мм | 800 мм | 850 мм |
| Доверительный диапазон измерения энергии разрушения образца от значения потенциальной энергии маятника | 10-90 % | ||
| Предел допускаемой относительной погрешности измерений энергии от номинального значения | ± 1,0 % | ||
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ± 0,5 % | ||
| Потеря энергии при свободном качании маятника за половину полного колебания | ± 0,5 % | ||
| Просвет между опорами | 40 мм | ||
| Радиус закругления торцевой поверхности опор установки образца | R 1-1,5 мм | ||
| Радиус закругления рабочей кромки бойка | R 2-2,5 мм | ||
| Габаритные размеры (ДхШхВ), не более | 2124x600x1340 мм | 2200x650x1960 мм | 2450x1200x2455 мм |
| Масса | 550 кг | 750 кг | 2400 кг |

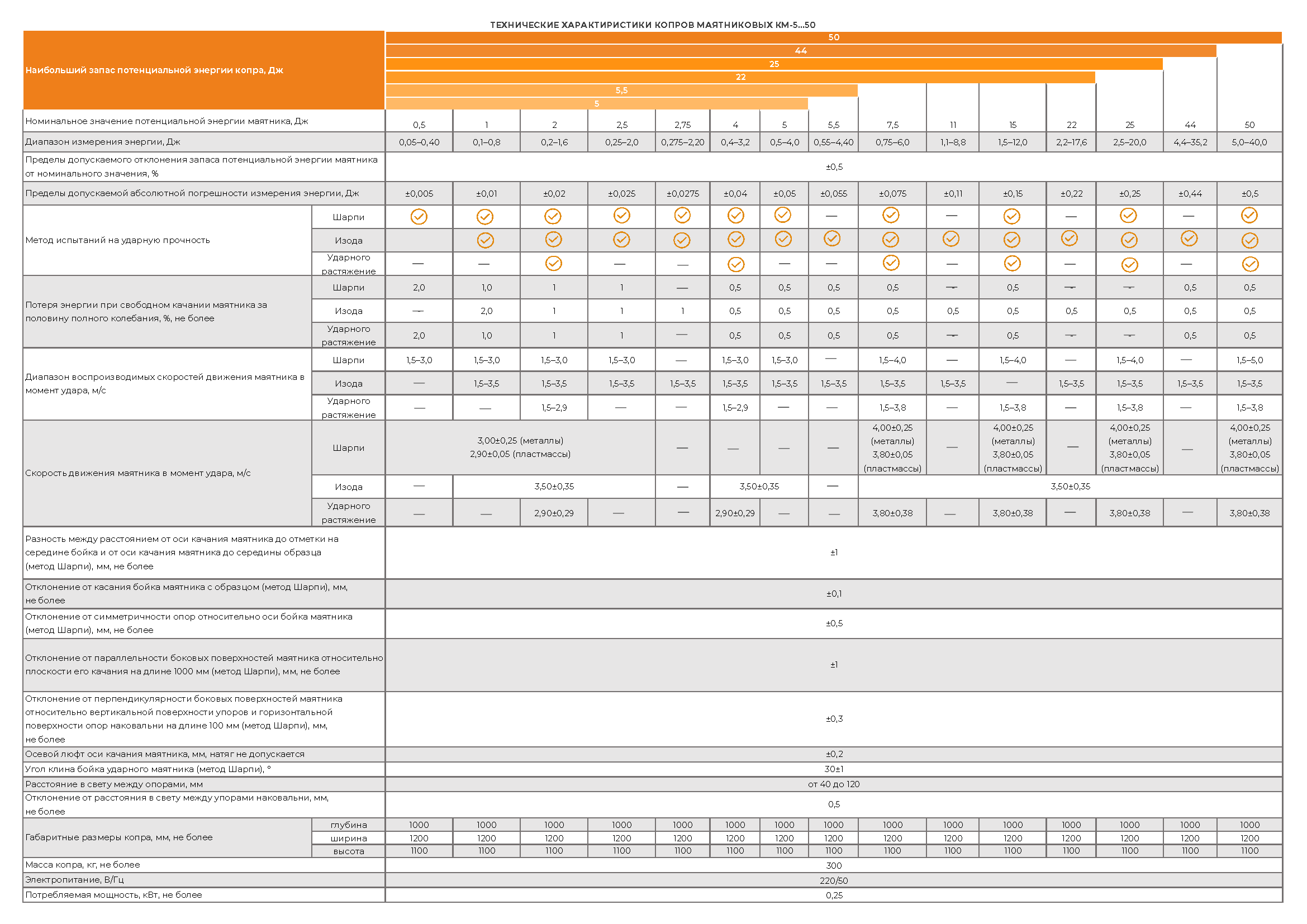

| Модификация | КММ-5 | КММ-50 | КММ-5,5И | КММ-22И |
|---|---|---|---|---|
| Вид испытаний | Двухопорный ударный изгиб (метод Шарпи) | Одноопорный ударный изгиб (метод Изода) | ||
| Подъем маятника | Вручную, после разрушения образца | |||
| Наибольший запас потенциальной энергии | 5 Дж | 50 Дж | 5,5 Дж | 22 Дж |
| Номинальное значение потенциальной энергии маятников | 1; 2; 4; 5 Дж | 7,5; 15; 25; 50 Дж | 1; 2,75; 5,5 Дж | 5,5; 11; 22 Дж |
| Диапазон измерений энергии маятника, % от номинального значения | 10-90 | |||
| Цена деления аналогового отсчетного устройства | 0,01 Дж 0,02 Дж 0,04 Дж 0,05 Дж |
0,05 Дж 0,1 Дж 0,2 Дж 0,5 Дж |
0,01 Дж 0,03 Дж 0,05 Дж |
0,05 Дж 0,1 Дж 0,2 Дж |
| Предел допускаемой относительной погрешности измерений энергии, % от номинального значения | ± 1,0% | |||
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ± 0,5% | |||
| Потеря энергии при свободном качании маятника за половину полного колебания | ± 0,5% (свыше 2,5 Дж) ± 1,0% (1-2,5 Дж) ± 2,0% (менее 1 Дж) |
|||
| Скорость движения маятника в момент удара | 2,9 м/с | 3,8 м/с | 3,5 м/с | |
| Угол подъема маятника | 150° | 160° | ||
| Размеры устанавливаемых образцов | 10 x 10(7,5/5) x 55 мм (U-, V-образный надрез глубиной 2 мм) | |||
| Электропитание | 220 В, 50 Гц | |||
| Габаритные размеры копра, (ДxШxВ), не более | 850х550х350 мм | |||
| Масса установки испытательной (собственно копра), не более | 110 кг | |||
Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.
Дополнительная поставка:
Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.
Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.
